24V / 12V系 産業機器・住宅設備 ・センサ機器への要求
- 24V → 降圧回路 → 5.0V
降圧回路の小型化 - 省エネを実現
高効率化 - センサの誤作動を防ぐ
電源ラインの低ノイズ化
高耐圧・小型化・高効率 ・低ノイズ。電源部の課題をまとめて解決
スイッチングレギュレータ
S-8580/1シリーズ
オンライン購入
スイッチングレギュレータに必要なスペースをもっと小さく。
超小型パッケージが製品・モジュールの小型化に貢献
36V(定格45V)入力、同期整流のスイッチングレギュレータ(DC-DCコンバータ)を、超小型のHSNT-6パッケージ(2.46mm x 1.96mm)に。
24V/12V系電源を使用する産業機器や住宅設備・家電に最適なS-8580/1シリーズは、機器やモジュールの小型化にも貢献します。
実装性を重視する機器には、ガルウィングタイプのHTMSOP-8パッケージがおすすめです。
大きな出力コンデンサは必要ありません
高速過渡応答を実現するために、S-8580/1シリーズはスロープ補償回路や位相補償回路を最適化。
オーバーシュート/アンダーシュート対策の大きな出力コンデンサを小型化、さらには低コスト化に貢献します。
リップル対策の余計な外付け部品も不要です
独自のLow Ripple回路を採用したS-8581シリーズなら、外付け部品に頼らずLow Rippleを実現。
リップルが大きくなりやすいPFM制御時を含め、全負荷電流領域で9mVp-pを実現します。
外付け部品を追加してリップル対策する必要はありません。
アプリケーション例
産業用機器の定電圧電源
- 小型のセンサモジュール
- モータドライバ
- 基地局 等
家庭用電気製品の定電圧電源
- 自動火災報知設備
- 給湯器
- プリンタ
- 電子錠 等

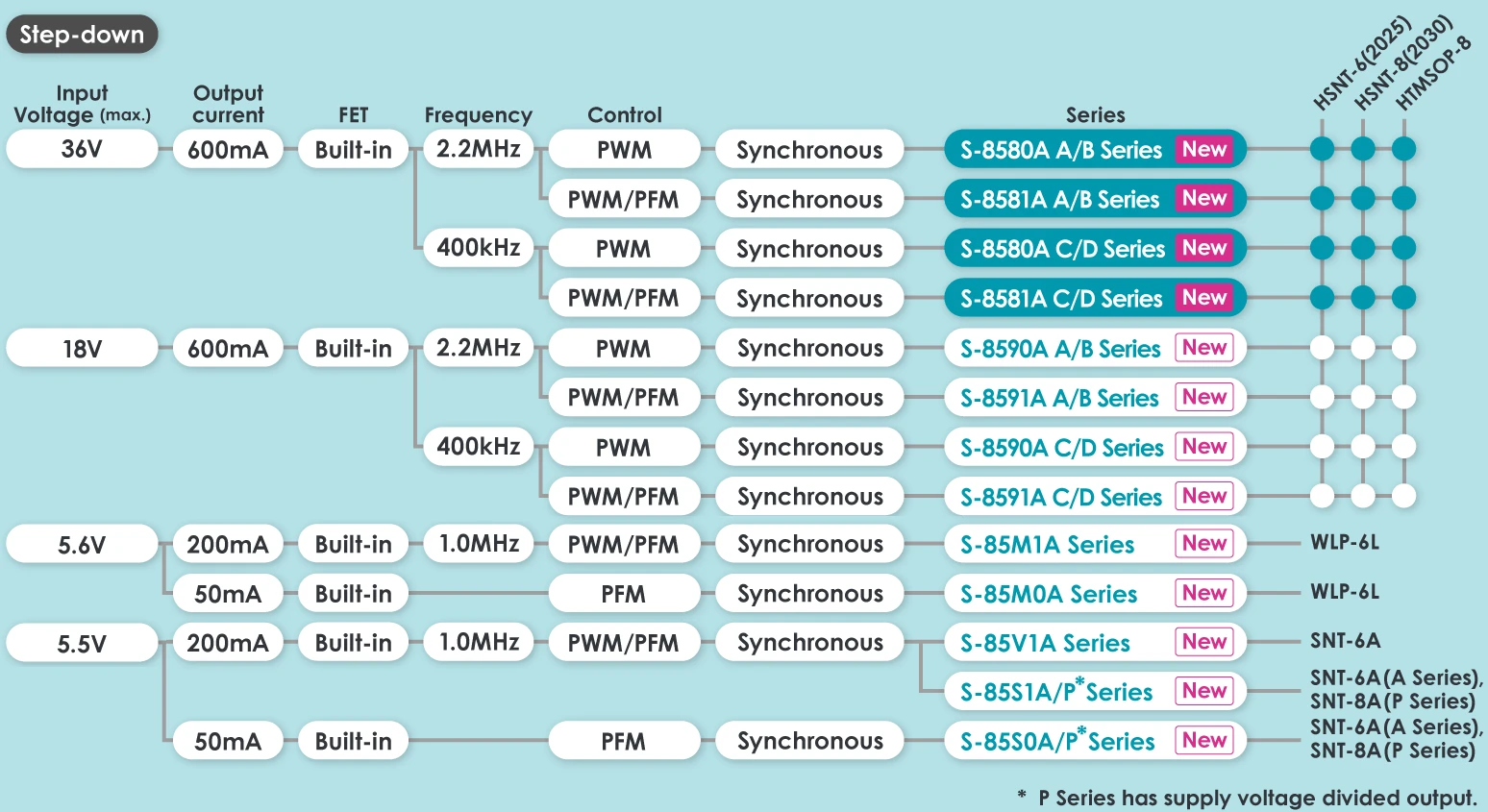

スイッチングレギュレータ ラインナップ
仕様
| 製品名 | S-8580A A/B S-8581A A/B |
S-8580A C/D S-8581A C/D |
|
|---|---|---|---|
| 2.2MHz品 | 400kHz品 | ||
| 動作入力電圧 | VIN=4.0～36.0V | ||
| FB端子電圧精度 | ±1.5% | ||
| 効率 | 91% | 95% | |
| 過電流保護機能 | 1.2 A typ.（パルスバイパルス方式） | ||
| サーマルシャットダウン機能 | 170°C typ.（検出温度） | ||
| 短絡保護機能 | Hiccup制御/Latch制御（選択可能） | ||
| Duty比 | 100%Duty比動作 | ||
| ソフトスタート機能 | 5.8 ms typ. | ||
| 動作温度範囲 | Ta = −40°C ~ +85°C | ||
| データシート | |||
