メモリ

SSD向けシリアルEEPROM (VPD) のご紹介

SSD向けシリアルEEPROM (VPD) のご紹介

SSD (Solid State Drive) 向けのVPD (Vital Product Data) EEPROMをご提供します。
Data center / Server / High-end PC向けに最適な温度センサやSMBusのARP (Address Resolution Protocol) 機能を内蔵したVPDもラインナップしており、各種SSDの開発をサポートします。



1. VPD EEPROMとは?

VPDとは表1のようなPCIe SSDの情報を格納するためのデバイスです。

表1
The information stored in VPD
Basic inventory information
e.g., Type/Size/Manufacture/Date/Revision/GUID
Power management data
e.g., Power level/Power mode
Vendor specific data
e.g., Vendor ID/Part numbers
PCIe Port multi-Record
e.g., Connection information for each port (port0/port1)
etc.

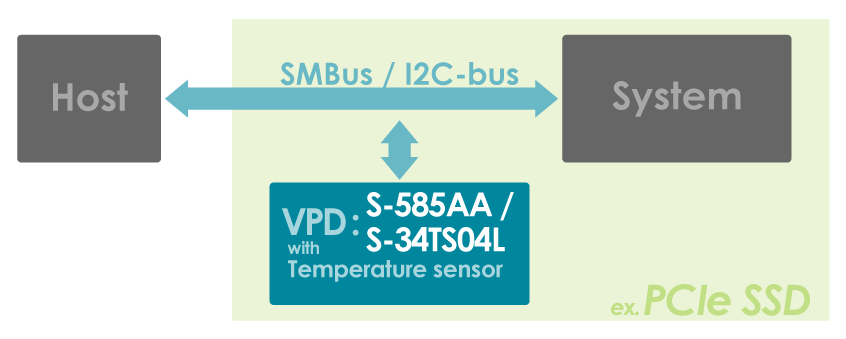

VPD EEPROMとは

VPDはSMBusを介してSSDコントローラとHostに接続されるデバイスです。ユーザーはSMBusを介して書込み / 読み出しができます。
特に複雑化する接続情報によりMulti port PCIe SSDにて需要が高まっています。



2. エイブリックのVPD EEPROM

エイブリックのVPD EEPROMはデータセンター、サーバー、ハイエンドPCなどのPCIe SSDの開発をサポートします。
エイブリックのVPD EEPROMを使うことで、下記が可能になります。

  1. サーマルスロットリングのパフォーマンス向上 (S-585AA)
    • ±0.25℃ typ.の高精度デジタル温度センサを内蔵しています。
  2. Hot-plug*のように電源オン状態でSSDの増設が可能 (S-585AA)
    • SMBusを介してHot-plug可能なSMBus ARP機能を内蔵しています。

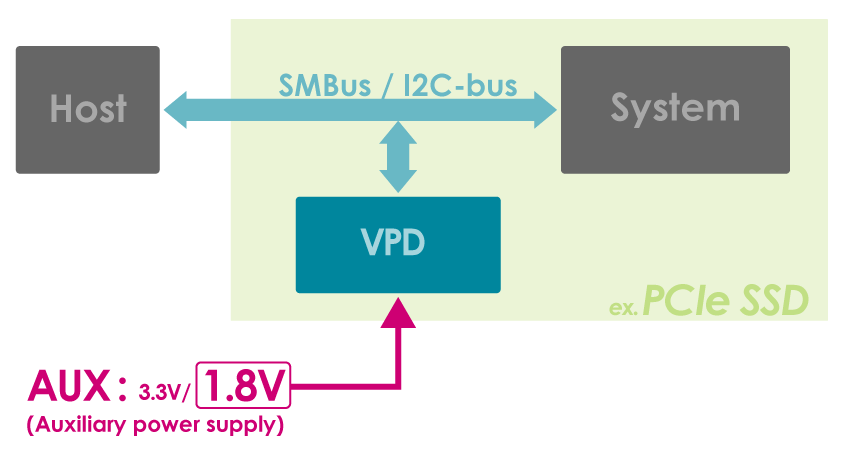

  3. 1.8V AUX電源に接続可能 (S-585AA, S-34TS04L)
    • 1.7Vmin動作です。

*Hot-plug:システムを稼働させたまま、デバイスを接続したり、故障部品を交換することができる仕組み。

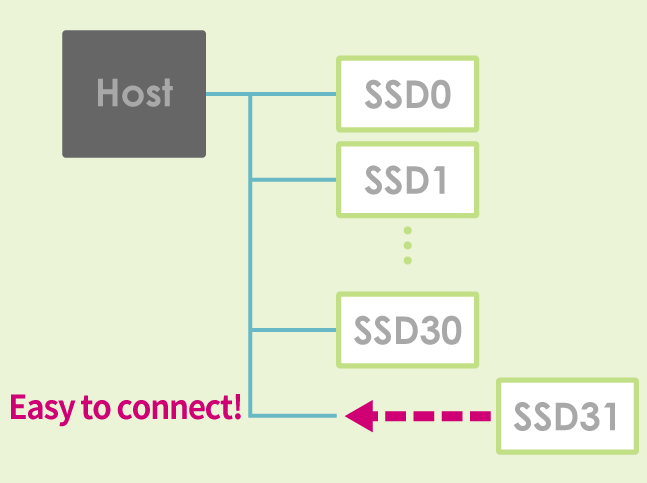

SMBus ARP (Address Resolution Protocol) 機能とは?

SMBus ARPとは、SMBusを使うことでホストがスレーブデバイスに任意にアドレスを割り付けることができる機能です。
これにより簡単にSSDの増設が可能となります。

SMBus ARP (Address Resolution Protocol) 機能とは?

特徴

  1. 1. Hot-plugのように電源オン状態でSSDが増設可能
  2. 2. 1Hostあたり32以上も増設可能
  3. 3. 外部マルチプレクサを削除可能





3. SSD向け製品のご提案

エイブリックは、SMBus ARP機能を内蔵し、高精度な温度精度を備えたVPD EEPROMを提供します。

SSD向け製品のご提案

S-585AA VPD EEPROM
4Kbit、SMBus ARP機能 / 温度センサ付き
高温度精度 ±0.25°C typ.

データシート

chip1stop corestaFF ONLINE Digi-Key MOUSER
S-34TS04L VPD EEPROM
4Kbit、温度センサ付き
最低動作電圧 1.7V

データシート

chip1stop corestaFF ONLINE Digi-Key MOUSER

製品に関するお問い合わせ

4. 関連情報

エイブリックは、VPD以外にもSSDに最適なICもラインナップしています。

S-5852A 温度監視に最適な
デジタル温度センサ

データシート

chip1stop corestaFF ONLINE Digi-Key MOUSER
S-1009 システムリセットや
PLP(PowerLoss Protection)に
最適なリセットIC

データシート

chip1stop corestaFF ONLINE Digi-Key MOUSER

さらに、DIMMに搭載されるSPD EEPROMの他に、データセンターで使用される機器に最適なICをラインナップしています。
詳細は データセンターで使用される機器に最適なIC をご参照ください。
