ECUの暗電流対策には、MCUの消費電力だけでなく電源ICの消費電力の見直しも不可欠。

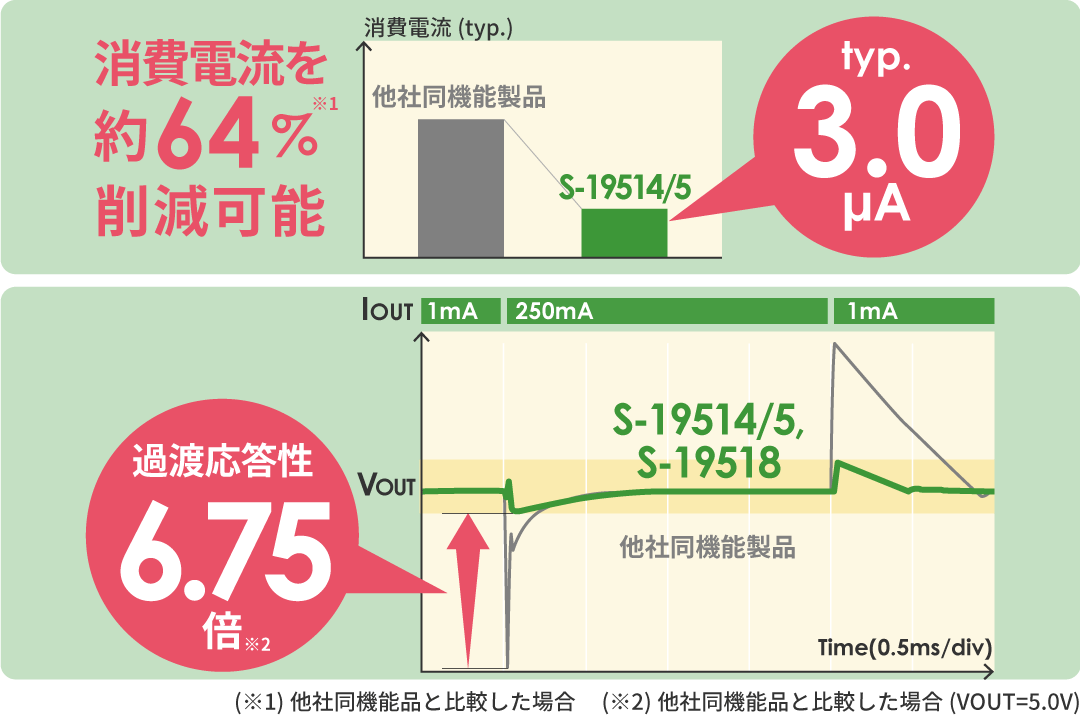

S-19514/5,S-19518シリーズは、業界No.1の低自己消費電流3.0μA typ.を、トレードオフとなる過渡応答性を損なうことなく実現。

IC全体を待機状態にできるイネーブルピン*を使えば、MCUへの電源供給をコントロールでき、さらに暗電流を削減できます。　
*S-19518シリーズのみ

安全性が求められる車載機器にこそ、MCUの異常を確実に検出できるWDTを使う必要があります。

・ウィンドウモード搭載

MCUからの信号入力が長時間ないことを検出するだけなく、短時間の連続した信号入力(=ダブルパルス)も異常として検出できます。

≫ウィンドウモードのメリットを解説

・自律WDT機能を搭載

負荷電流に応じて、WDT機能のON/OFFを自動的に切り替えます。
スリープ状態のMCUから信号入力がない時に、WDTが異常を誤検出するのを防ぎます。

LDOレギュレータ・リセット・WDT機能を1Chip化したことで、部品点数の削減・省スペース化が可能に。

省スペース化により懸念される発熱は、小型と高放熱を両立したTO-252-9Sパッケージが解決。
6.5mm角の小型サイズで、許容損失5.21Wを実現した、実装互換性に優れるエイブリック独自のパッケージです。
さらに小型のHSOP-8Aパッケージ(6.0 x 5.02 x t1.68mm)もラインナップ。

回路構成はシンプルに、そして省スペース・部品点数削減を実現します。
