TMSOP-8 (FM008-A)
SNT-8A (PH008-A)S-8244シリーズは、高精度電圧検出回路と遅延回路を内蔵したリチウムイオン二次電池セカンドプロテクト用ICです。
各セル間をショートすることにより、1〜4セル直列接続に対応できます。
特長
- 高精度電圧検出回路内蔵
- 過充電検出電圧
3.700 V～4.550 V ±25mV精度 (+25℃)
(5mVステップ対応)、±50mV精度 (-40℃〜 +85℃) - ヒステリシス 5種のいずれかを選択可能
0.38V±0.1V、 0.25V±0.07V、 0.13V±0.04V、 0.045V±0.02V、 なし - 高耐圧
- 絶対最大定格 26V
- 広動作電圧範囲
- 3.6V〜24V
(過電圧検出後遅延回路が正常動作する範囲) - 検出時の遅延時間を外部容量で設定可能
- 低消費電流
- 各セル3.5V時 3.0µA max．(+25℃)
- 各セル2.3V時 2.4µA max．(+25℃)
- 出力形態、出力論理 : 5 種のいずれかを選択可能
- CMOS 出力 アクティブ "H"
- CMOS 出力 アクティブ "L"
- Pch オープンドレイン出力 アクティブ "L"
- Nch オープンドレイン出力 アクティブ "H"
- Nch オープンドレイン出力 アクティブ "L"
- (ヒステリシス0.045 V品はCMOS出力またはNchオープンドレイン出力)
- 鉛フリー（Sn 100%）、ハロゲンフリー
用途
- リチウムイオン二次電池パック（セカンドプロテクト用）

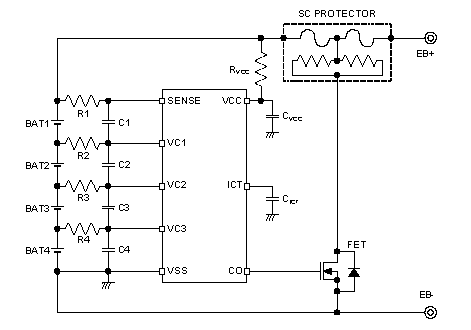

標準回路
