バッテリー監視IC S-8229Aシリーズ

SOT-23-6 (MP006-A) SNT-6A (PG006-A)

S-8229Aシリーズは、CMOS技術を使用して開発した、バッテリー監視ICです。従来のCMOSボルテージディテクタに比べ、最大動作電圧が24 Vと高いため、高耐圧が必要とされるアプリケーションに最適です。
3つの電圧値を検出するため、電圧を段階的に確認することが可能です。

特長

検出電圧精度

±1.0%

ヒステリシス特性

V_HYS1 ~ V_HYS3 = 0 mV, 50 mV, 300 mV, 400 mV, 500 mV

消費電流

動作時 : I_DD1 = 9.0 μA max. (−V_DETtotal^*1≧42 V), I_DD1 = 11.0 μA max. (−V_DETtotal^*1＜42 V)

パワーオフ時 :  I_DD2 = 0.1 μA max.

動作電圧範囲

Vdd = 3.6 V 〜 24 V

検出電圧

−V_DET1(S) ~ −V_DET2(S) = 10.5 V ~ 21.5 V (0.1 Vステップ)
−V_DET3(S) = 7.5 V ~ 21.5 V (0.1 Vステップ)

出力形態

Nchオープンドレイン出力

出力論理^*2

フルチャージオールオン、フルチャージオールオフ

動作温度範囲

Ta = -40℃ 〜 +85℃

鉛フリー (Sn 100%)、ハロゲンフリー

*1. −V_DETtotal : 検出電圧の合計値
　−V_DETtotal = −V_DET1(S) + −V_DET2(S) + −V_DET3(S)
*2. フルチャージオールオン : 入力電圧が3つの検出電圧値以上の場合、V_OUT1 = V_OUT2 = V_OUT3 = V_SSとなります。
フルチャージオールオフ : 入力電圧が3つの検出電圧値以上の場合、V_OUT1 = V_OUT2 = V_OUT3 = "High-Z" となります。

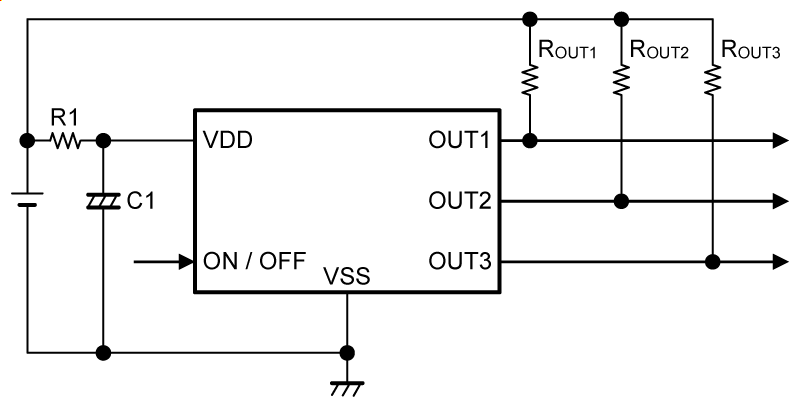

用途

• リチウムイオン二次電池バッテリーパック
