工作温度125°C、 高耐压、高速、Zero Crossing Latch 霍尔效应IC S-576Z B系列

Product Overview Standard Circuit Example HSNT-6(2025) (PJ006-B) TSOT-23-3S (MP003-E)

English for China, Hong Kong, Taiwan

本IC是采用CMOS技术开发的可在高温环境下工作、高耐压的高精度霍尔效应IC。

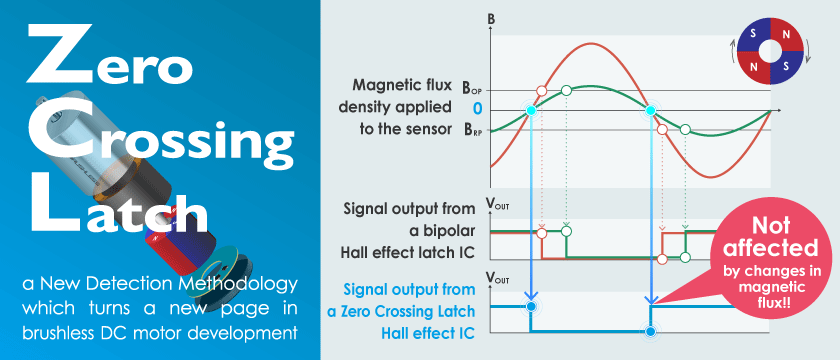

本IC在检测到磁束密度 (磁场) 的极性变化时，切换输出电压的电位。与以往的交变检测方式相比，Zero Crossing Latch 技术实现了高精度的极性变化检测。通过与磁石的组合，可对各种设备的翻转进行检测。

特点

备有薄型的 (t0.80 mm (最大值)) TSOT-23-3S和超薄型的 (t0.50 mm (最大值)) HSNT-6(2025) 封装，可实现设备的小型化
• 通过检测磁束密度 (磁场) 的极性变化，可减少机械设备的工作差异
• 内置有输出电流限制电路，可提高设备的安全设计

规格

极性检测

Zero Crossing Latch检测

输出逻辑^*1

检测S极时Vout = "L"
检测S极时Vout = "H"

输出方式^*1

N沟道开路漏极输出
N沟道驱动器 + 内置上拉电阻 (1.2 kΩ (典型值))

零交叉锁存点

B_Z = 0.0 mT (典型值)

解除点 (S极)^*1

Brs = 3.0 mT (典型值)
Brs = 6.0 mT (典型值)

斩波频率

fc = 500 kHz (典型值)

输出延迟时间

td = 8.0 μs (典型值)

电源电压范围^*2

Vdd = 2.7 V ~ 26.0 V

内置稳压器

内置输出电流限制电路

工作温度范围

Ta = −40°C ~ +125°C

无铅 (Sn 100%)、无卤素

*1. 可以选项。
*2. 输出方式为N沟道驱动器 + 内置上拉电阻 (1.2 kΩ (典型值)) 时，V_DD = 2.7 V ~ 5.5 V。

用途

• DC无刷电动机
• 家用电器产品
• 住宅设备
• 产业设备
