车载用、工作温度105°C、SENSE输入型、带延迟功能 (外部设定延迟时间)、36 V的电压检测器 S-19110JxxH ~ S-19110RxxH系列

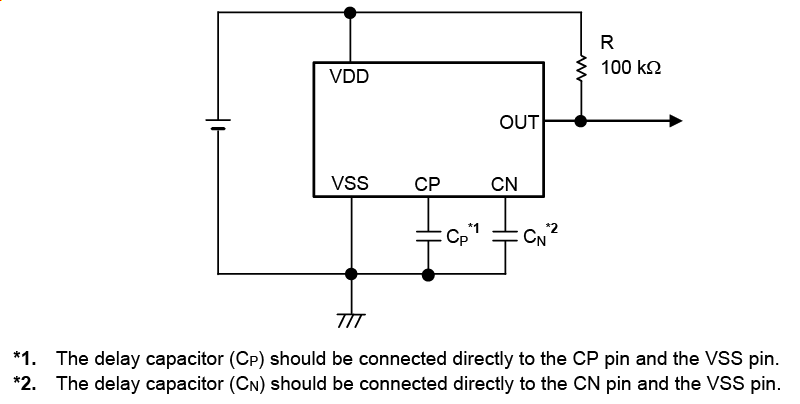

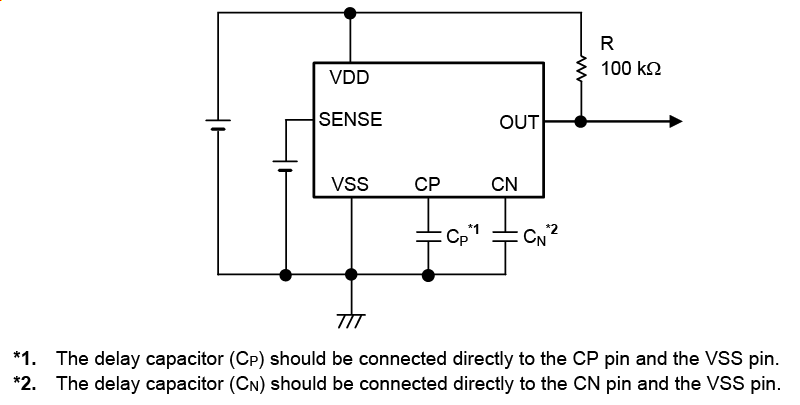

Standard Circuit Example: VDD Detection Standard Circuit Example: SENSE Detection SOT-23-6 (MP006-A)

工作温度 : 125°C (最大值) (S-19110JxxA ~ S-19110RxxA) ｜ 105°C (最大值) (S-19110JxxH ~ S-19110RxxH)

S-19110系列是使用CMOS技术开发的高精度电压检测IC。检测电压和解除电压在内部被固定，精度为±2.5%。工作时的消耗电流为600 nA (典型值)。
除电源端子外，在SENSE检测产品中另备有检测电压输入端子 (SENSE端子), 因而即使SENSE端子电压下降到0 V，也会保持输出稳定。
S-19110系列可以通过外接电容器来延迟检测信号和解除信号，检测延迟时间精度为±20% (C_N = 3.3 nF, Ta = −40°C ~+105°C)，解除延迟时间精度为±20% (C_P = 3.3 nF, Ta = −40°C ~ +105°C)。
输出方式为N沟道开路漏极输出。

特点

检测电压

J / K / L / M型 (VDD检测产品) : 3.6 V ~ 4.95 V (以0.05 V为进阶单位)

N / P / Q / R型 (SENSE检测产品) : 3.0 V ~ 4.95 V (以0.05 V为进阶单位)

检测电压精度

±3.0% (−Vdet(s) = 3.0 V ~ 4.15 V, Ta = −40°C ~ +105°C)

±2.5% (−Vdet(s) = 4.2 V ~ 4.95 V, Ta = −40°C ~ +105°C)

检测延迟时间精度

±20% (C_N = 3.3 nF, Ta = −40°C ~ +105°C)

解除电压

J / K / L / M型 (VDD检测产品) : 3.8 V ~ 6.4 V (以0.05 V为进阶单位)

N / P / Q / R型 (SENSE检测产品) : 3.15 V ~ 6.4 V (以0.05 V为进阶单位)

解除电压精度

±3.0% (−Vdet(s) = 3.0 V ~ 4.15 V, Ta = −40°C ~ +105°C, 5.0%≤Vhys≤20.0%)

±3.5% (−Vdet(s) = 3.0 V ~ 4.15 V, Ta = −40°C ~ +105°C, 20.0%＜Vhys≤30.0%)

±2.5% (−Vdet(s) = 4.2 V ~ 4.95 V, Ta = −40°C ~ +105°C, 5.0%≤Vhys≤20.0%)

±3.0% (−Vdet(s) = 4.2 V ~ 4.95 V, Ta = −40°C ~ +105°C, 20.0%＜Vhys≤30.0%)

解除延迟时间精度

±20% (Cp= 3.3 nF, Ta = −40°C ~ +105°C)

消耗电流

600 nA (典型值)

工作电压范围

1.8 V ~ 36.0 V

滞后幅度^*1

可选择 "有" / "无"

5.0% ~ 30.0% (Ta = −40°C ~ +105°C)

输出方式

N沟道开路漏极输出

工作温度范围

Ta = −40°C ~ +105°C

无铅 (Sn 100%)、无卤素

可耐受45 V抛负载

符合AEC-Q100标准^*2

*1. 选择 "有" 时，滞后幅度可在5.0% ~ 30.0%的范围内设定。
*2. 详情请与代理商联系。

用途

• 微机用电源的监视以及CPU的复位
• 与车载电池电压相关的电压检测
• 车载用 (EV / HEV / PHEV关联器械、车身、汽车前照灯、ITS、汽车装饰品、汽车导航器、汽车音响等)
